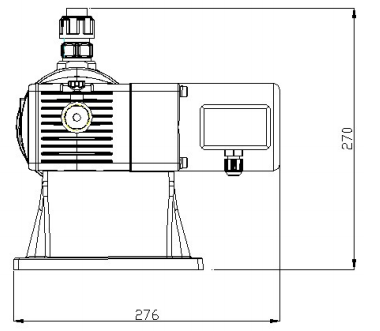

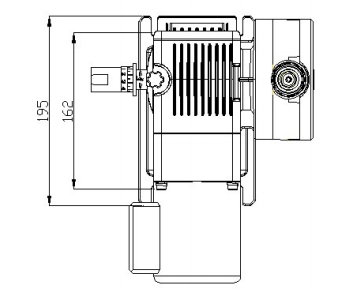

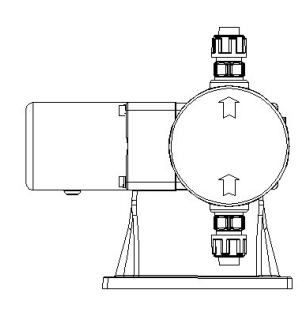

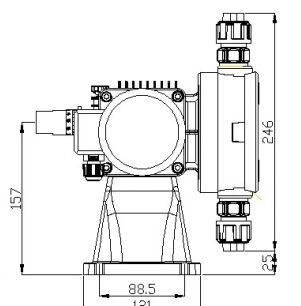

一，msaf070m31产品描述：
msaf070m31计量泵：可以计量所输送液体的体积的机械，也叫定量泵、比例泵。通常描述为：计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）的一种特殊容积泵。 |
二，msaf070m31应用范围和产品识别码：
计量泵是一种能精确进行流体转移和投加的机械装置，还能通过冲程调节装置来调节流量。为了达到理想的投药状态，用户须根据投药量和拟加化学品的属性，选择合适的型号。如用户需要投加新的化学品，请跟我司技术部联系。

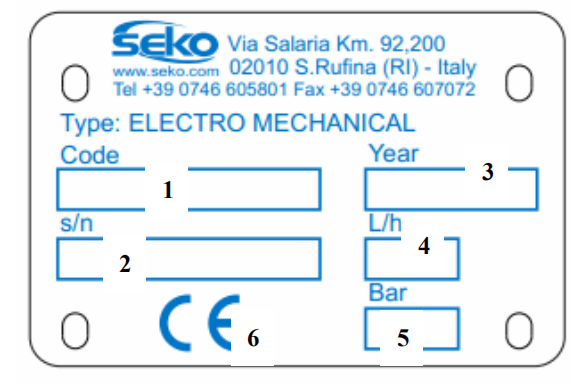

1、型号
2、参考
3、时间
4、最大流量
5、最大压力
6. CE 认证
|
 |
|
三， msaf070m31机械隔膜泵运行原理：

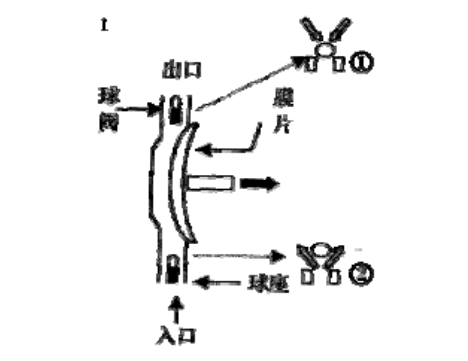

电机通过减速箱减速，将旋转运动通过弹簧复位机构转换为往复运动。往复运动带动隔膜，使泵腔内的容积发生变化，造成球阀上下移动形成真空吸附与推挤现象，达到液体输送之目的，流量的调节是通过调整冲程长度来实现的。 右图为计量泵工作原理图:当膜片往后拉时，出口球阀掉下与球座紧紧密合①，入口球阀因膜片后拉时与泵头间产生真空而往上浮起②，液体跟着被吸上来。

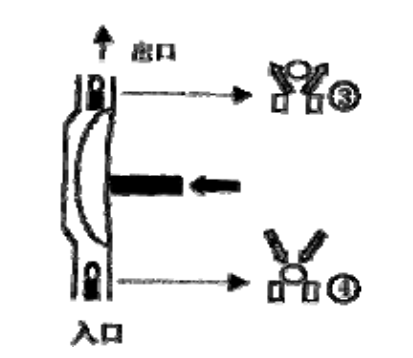

当膜片往前推时，入口球阀与球座气密④，使液体不会通过，而出口因膜片往前推挤使球阀开启③，液体吐出。只有在如下理想运行状态下，泵才能完成精确投药。即：速度和压力恒定，拟加流体的粘度适合使用计量泵。
冲程长度调节：
冲程长度的调节是通过旋转调节旋钮改变泵隔膜的冲程而实现的，必须在泵运行过程中调
节冲程长度。
DOSY
流量从 0 到 100%的变化是通过顺时针手动调节冲程旋钮来实现的，每转一圈代表最大流量的 1/4。完成调节后，需再进行冲程长度的锁定操作。 |
 |
 |
|
|
五，msaf070m31吸液管路:

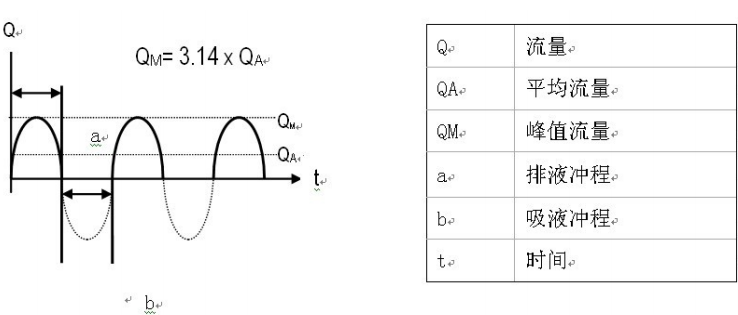

吸液管要尽量的短和直。应避免负吸入压力状态（吸入提升），因为这种状态将影响计量精度。如果输送的流体接近沸点，应提供足够的吸入压头，以防止泵在吸入行程时，液体进入吸液端，“瞬间汽化”为蒸汽。 要根据瞬时峰值流量（见右图）来决定所用管道的口径。所用管道的直径应该跟泵的喷嘴的直径相同。
当输送粘稠流体时，为减少粘稠流体的损失，必须用比泵吸入尺寸大 4 倍的吸液管。如不
能确定，请与 SEKO 联系以确保必要的管路尺寸。
为了防止吸入杂质，不要将吸管靠近药桶的底部。吸液管路必须绝对不漏气，以确保精确
的输液量。
|
 |
|
六，msaf070m31排液管路：
出口管的最大承压能力应不大于泵铭牌上的最大额定压力。泵的排出管路中不能有空气进入，这非常重要。只有当排出管路压力大于吸入管路压力时，泵才能控制输出流量。 当拟投流体易于沉淀时请按以下提示操作:
1.为防止产生沉淀，要正确进行搅拌
2.不要与泵的排液端垂直安装管道
3.停止泵运行前，先清洗泵和管道
4.吸入和输出管道应该能完全抽空
|
七，msaf070m31启动:
将电机与电源连接。 检测电机的转动方向，电机上有一个箭头标出了电机的正确转动方向。 必须由专业人员安装电机。 警告： 吸液阀或排液阀关闭时，不要启动泵，当泵运行时，不要关闭阀。
启动泵前，检查以下几项：
1. 检测是否有过压保护装置（是否安装有减压阀）
2. 确保拧紧所有的液压接口
3. 冲程调节旋钮是否在“0”位置
4. 启动泵之前，请将出口端降压，逐步地增加流量到最大
5. 检测泵腔里的流体是否有气泡出现
6. 逐步增加压力直到实现理想运行状态
警告 1：
不要超过泵标牌上所标的最大工作性能；如没有安装压力计，推荐安装临时压力计来检测
启动时的实际压力（注意：实际压力不能超过额定的压力）。
警告 2：
如所加流体有毒，有危害性，易燃或因其他危险性的原因，必须特别注意，防止在泵启动
或维护时通过垫圈或管道漏出。另外，严格遵守生产商和当地法规关于安全拆卸和处理危
险物质的规定和建议。
|
八，msaf070m31维护：

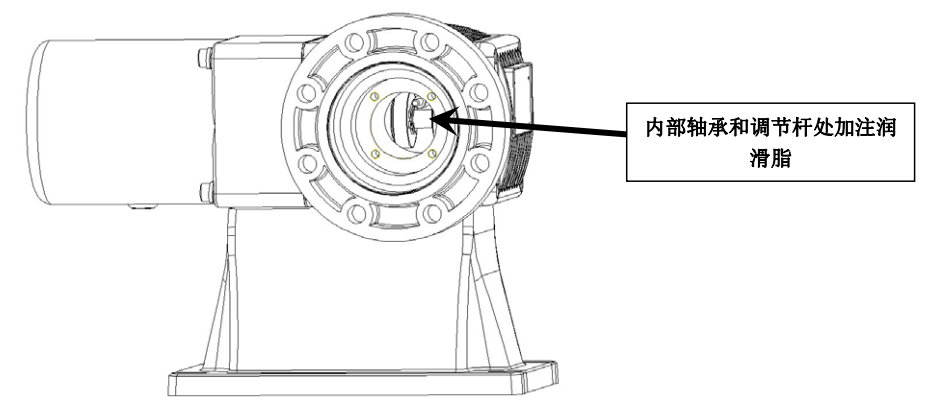

注油注意事项
注意：
泵出厂前已加注润滑脂。
初次使用 1500 小时后，应更换润滑脂，以后每运行 4000 小时，更换一次。
|
 |

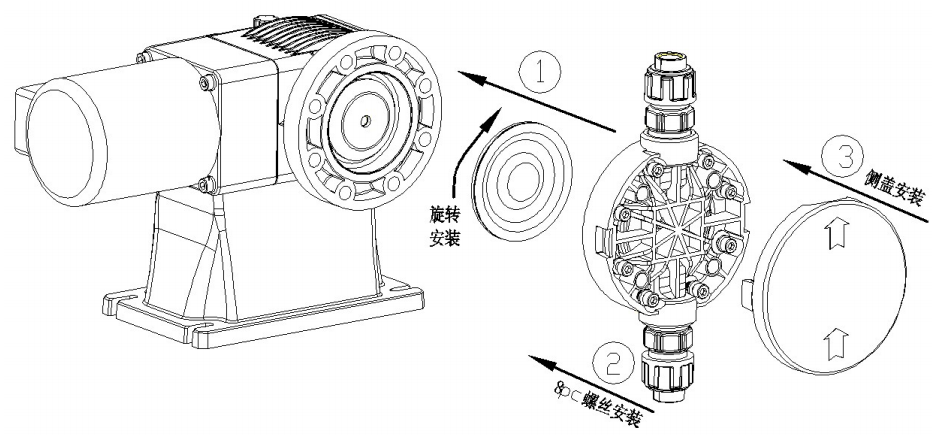

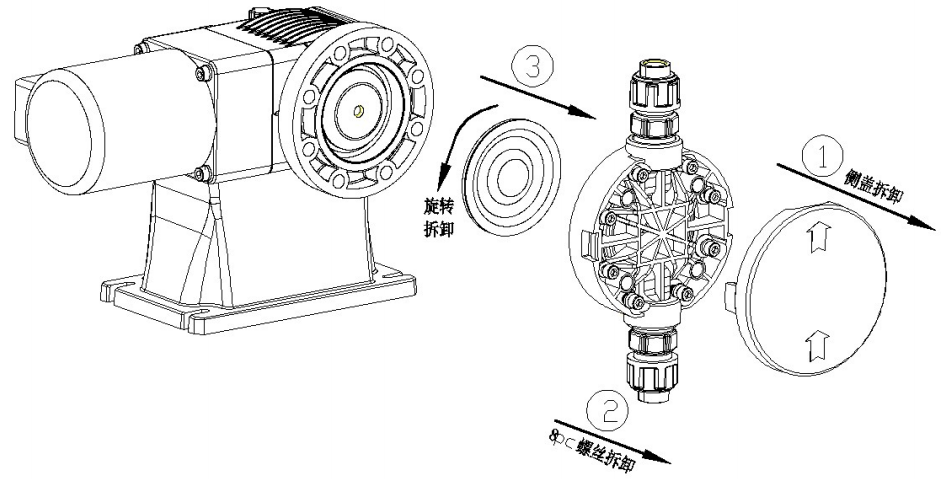

九，msaf070m31泵头拆卸及安装示意图
拆卸顺序
安装顺序
注意事项：
1. 在拆卸隔膜前必须将冲程长度调节旋钮调节到零位
2. 隔膜的拧紧力矩为 4 牛米
3. 在安装好隔膜后，必须将冲程长度调节旋钮调节到 100％的位置，然后才能安装泵头
|
|
十，msaf070m31减速电机使用说明
1. 电动机的工作环境应在海拔 1000 米以下，温度-10°C—40°C
2、用户需备有与电机相匹配的电源（单相或三相电源），电源电压要稳定，不能忽高忽低，
尤其三相电源，每相要一致，决不能缺相，否则电机将被烧毁。
3、用户在为设备接线时应注意，一定要安全、可靠，不能虚接和假接（尤其是三相设备，决不能缺相）
虚接：是指接线螺丝未拧紧或断开。
假接：只接了两相，另一相时断时通。
4、电机的工作环境要做防水、防尘、防雨保护，而且要通风干燥，不能影响电机散热。
5、在正常工作环境下，电机至少要一年做一次维护和保养，主要是电机外部清洁除尘，如在恶劣的工作环境下（室外或多尘），要适当缩短维护和保养时间（半年、三个月或者更短）
6、电机与电源之间的连接线每年要检查一次，是否老化，如果老化要及时更换。客户在选
用电机时，在额定电压下，电机的转矩应与配套设备相匹配，不得超过电机的额定转矩，否则，会造成电机断轴或烧毁。
7、电机一定要做接地保护，避免电动机漏电，造成人身伤害。
8、轻拿轻放，不能野蛮装卸。
9. 减速箱与电机之间要紧密配合，较大的外力碰撞电机会导致电机与减速箱错位，将严重影响电机和减速箱的试用寿命，所以使用过程中要保护好电机避免碰撞和重物覆盖，使用环境要保持好通风透气，避免电机过热。
10. 简单的电机故障排除方法：
故障 1：通电后不能起动并伴有嗡嗡声
原因 1：三相电路中，有一相断路，造成电机单相运行（最易烧毁电机）
排除方法：检查开关及定子绕组之间的接线 检查接线柱是否松动，必须紧固 三相电源不通，有断线或假接，用万用表检查修复 起动设备接触不良，检查修复
原因 2：电压过低
电源线过细，起动压降太大，应更换粗导线 三角形接法电机接成星接，而且是重载起动
故障 2：电机过热和冒烟
原因 1、电压过低或负载过大、计量泵卡住或者润滑不良
排除方法：
A、测量电压是否过低
B、测量电流是否过大，如果超过额定电流，有可能过载，可适当降低负载
C、排除机械故障，给设备加润滑脂
原因 2、电机通风不好或暴晒
排除方法：
A、检查电机是否损坏
B、移去阻碍电动机排风散热的物品
C、给电机做防晒降温措施
原因 3、电压过高或接线错误
排除方法：
A、如电源电压过高，可以考虑配置稳压电源
B、△接电机接成 Y 接，此时相电压降低，轻负载可以运行，重负载要发热，甚至烧毁电机
C、Y 接电机接成△接，此时相电压增高，应立即停止运行，否则电机立即烧毁
原因 4、电机频繁起动或正反转频繁更替
排除方法：
减少正反转运转和电机起动次数
原因 5、定转子相互摩擦（扫膛）
排除方法：
A、电机端盖螺栓松动，造成端盖与机壳间有间隙，将螺栓紧固即可
B、电机转子轴承台尺寸过小或端盖轴承室尺寸过大
故障三 电机电源开关合上后烧保险丝或掉闸
原因 1、单相起动，
排除方法：
检查开关和保险丝
原因 2、开关和电机之间接线有短路
排除方法：
检查电机接线柱之间有无短路，电源与电机之间连接线有无破损造成短路
原因 3、定子绕组没有做接地处理或短路
排除方法：
电机做接地保护，将短路做一下绝缘处理
原因 4、保险丝过细
排除方法：
改用与电机额定电流相匹配的保险丝
故障四 电动机外壳带电
原因 1、电动机引出线破损与机壳相连
排除方法：
打开线盒盖，将电动机引出线破损处用绝缘胶布包好
原因 2、外接电源线破损与机壳相连
排除方法：
将外接电源线破损处用绝缘胶布包好
原因 3、定子绕组绝缘老化，造成漏电（极少出现）
排除方法：
重新浸漆，烘干处理。
故障五 绕组绝缘电阻低
原因 1、电动机的工作环境恶劣，潮气侵入或雨水进入电动机内，破坏了电动机的绝缘，
造成绝缘电阻低。
排除方法：
用兆欧表确认后，将电机定子烘干处理
原因 2、绝缘老化
排除方法：
将电动机定子绕组重新浸漆，烘干处理。 |
|
|
